108 - Tribuna ovest

Struttura

Tribuna ovest

La tribuna ovest è oggetto di demolizione e ricostruzione. È in questa fase ipotizzato il mantenimento della sezione centrale della facciata storica - da valutare in base all’esito della verifica di interesse culturale attualmente in corso - che non svolge funzione strutturale portante.

collaborante in calcestruzzo armato, che trasferiscono i carichi verticali alle strutture portanti e contribuiscono alla rigidezza globale dell’organismo mediante funzione di diaframma.

Il blocco centrale in acciaio svolge funzione di elemento di connessione tra le due porzioni laterali e consente la valorizzazione della facciata storica, con solai in lamiera grecata e cappa collaborante in calcestruzzo armato. Le azioni orizzontali sono affidate a nuclei in calcestruzzo armato (core), che garantiscono il controventamento globale dell’edificio e la stabilità del sistema.

Il nuovo sistema strutturale si sviluppa su 7 piani fuori terra più un livello di copertura della struttura in calcestruzzo armato; gli ultimi due livelli sono destinati ad ospitare funzioni MEP.

Il primo anello è realizzato in calcestruzzo armato prefabbricato, analogo agli altri settori, con travi raker e telai disposti con interasse tangenziale pari a circa 8,7 m e pilastri con interasse radiale variabile tra 6 e 10 m. La struttura interna è articolata in due blocchi laterali in c.a. e un blocco centrale in acciaio. I blocchi laterali sono costituiti da elementi prefabbricati (pilastri, travi e gradonate) e solai in lastre alveolari con cappa

La copertura in acciaio, di nuova realizzazione, presenta uno sbalzo di circa 35 m e costituisce un sistema strutturale autonomo rispetto alla struttura in calcestruzzo armato sottostante. Essa è sostenuta da colonne metalliche di nuova realizzazione, disposte anteriormente con interasse radiale variabile tra 6 e 10 m, mentre posteriormente si attesta su colonne in acciaio con interasse trasversale pari a circa 13,6 m.

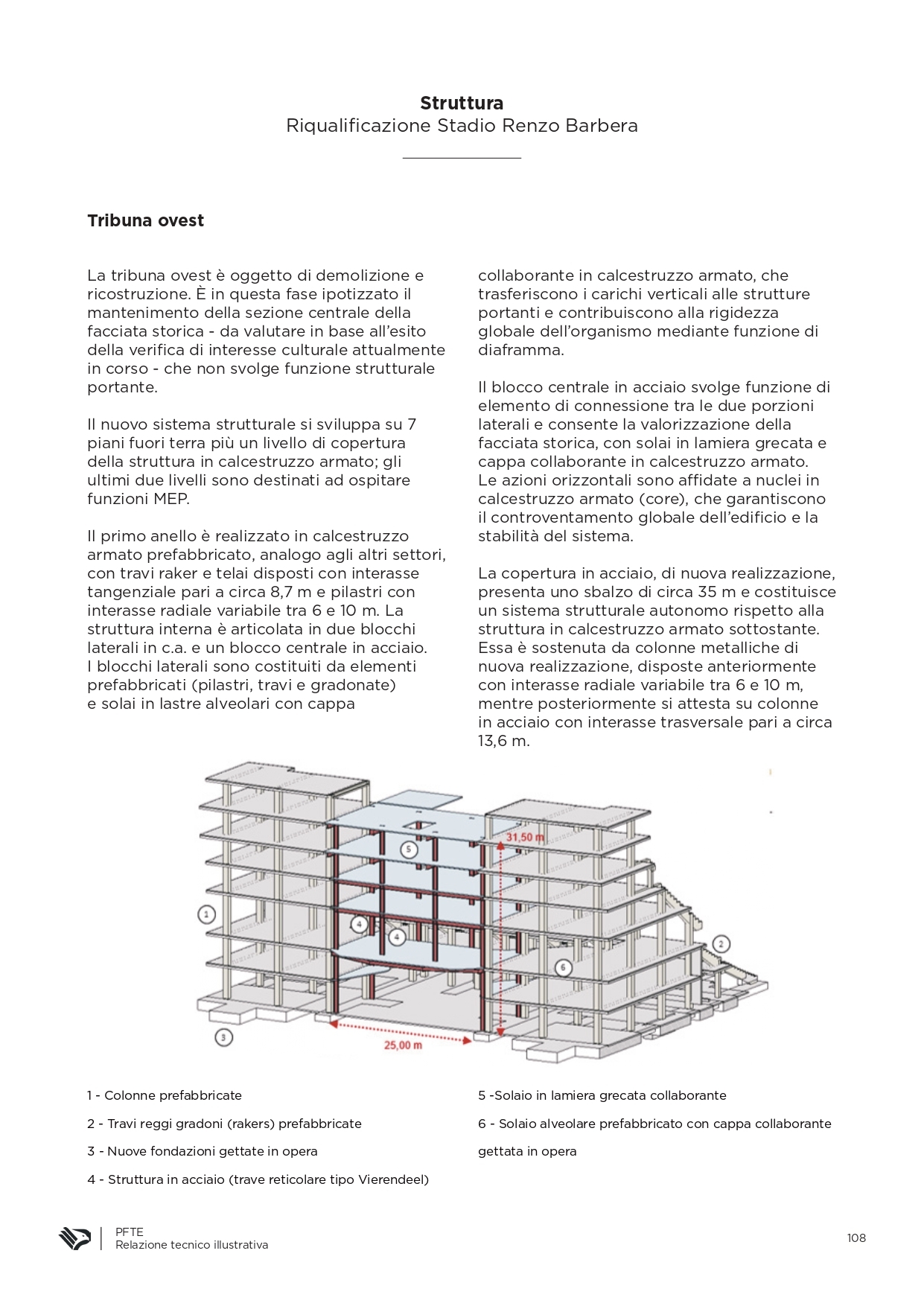

1 - Colonne prefabbricate

5 -Solaio in lamiera grecata collaborante

2 - Travi reggi gradoni (rakers) prefabbricate

6 - Solaio alveolare prefabbricato con cappa collaborante

3 - Nuove fondazioni gettate in opera

gettata in opera

4 - Struttura in acciaio (trave reticolare tipo Vierendeel)
