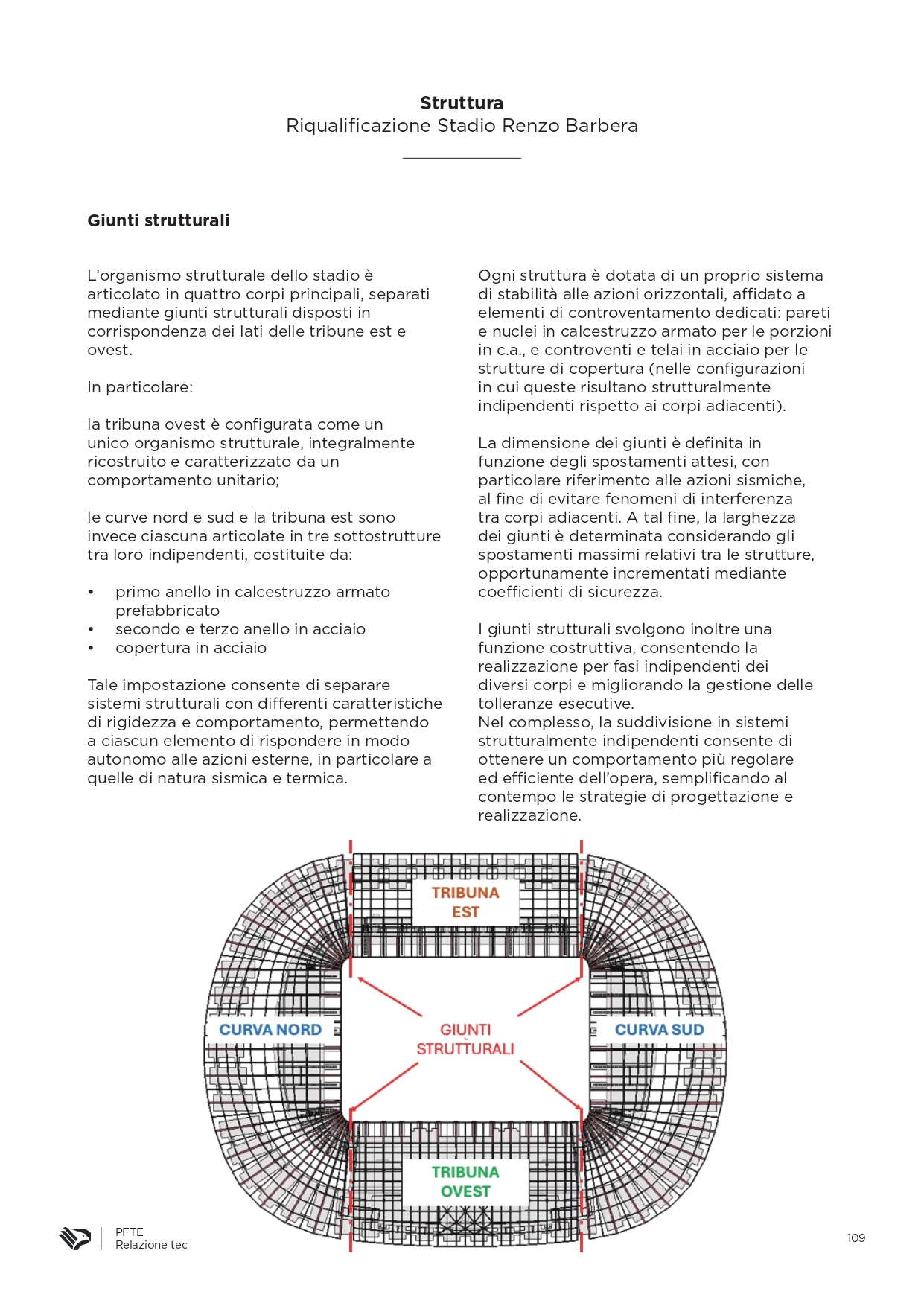

109 - Giunti strutturali

Struttura

Giunti strutturali

L’organismo strutturale dello stadio è articolato in quattro corpi principali, separati mediante giunti strutturali disposti in corrispondenza dei lati delle tribune est e ovest.

Ogni struttura è dotata di un proprio sistema di stabilità alle azioni orizzontali, affidato a elementi di controventamento dedicati: pareti e nuclei in calcestruzzo armato per le porzioni in c.a., e controventi e telai in acciaio per le strutture di copertura (nelle configurazioni in cui queste risultano strutturalmente indipendenti rispetto ai corpi adiacenti).

In particolare:

la tribuna ovest è configurata come un unico organismo strutturale, integralmente ricostruito e caratterizzato da un comportamento unitario;

La dimensione dei giunti è definita in funzione degli spostamenti attesi, con particolare riferimento alle azioni sismiche, al fine di evitare fenomeni di interferenza tra corpi adiacenti. A tal fine, la larghezza dei giunti è determinata considerando gli spostamenti massimi relativi tra le strutture, opportunamente incrementati mediante coefficienti di sicurezza.

le curve nord e sud e la tribuna est sono invece ciascuna articolate in tre sottostrutture tra loro indipendenti, costituite da:

• primo anello in calcestruzzo armato prefabbricato
• secondo e terzo anello in acciaio
• copertura in acciaio

I giunti strutturali svolgono inoltre una funzione costruttiva, consentendo la realizzazione per fasi indipendenti dei diversi corpi e migliorando la gestione delle tolleranze esecutive. Nel complesso, la suddivisione in sistemi strutturalmente indipendenti consente di ottenere un comportamento più regolare ed efficiente dell’opera, semplificando al contempo le strategie di progettazione e realizzazione.

Tale impostazione consente di separare sistemi strutturali con differenti caratteristiche di rigidezza e comportamento, permettendo a ciascun elemento di rispondere in modo autonomo alle azioni esterne, in particolare a quelle di natura sismica e termica.
