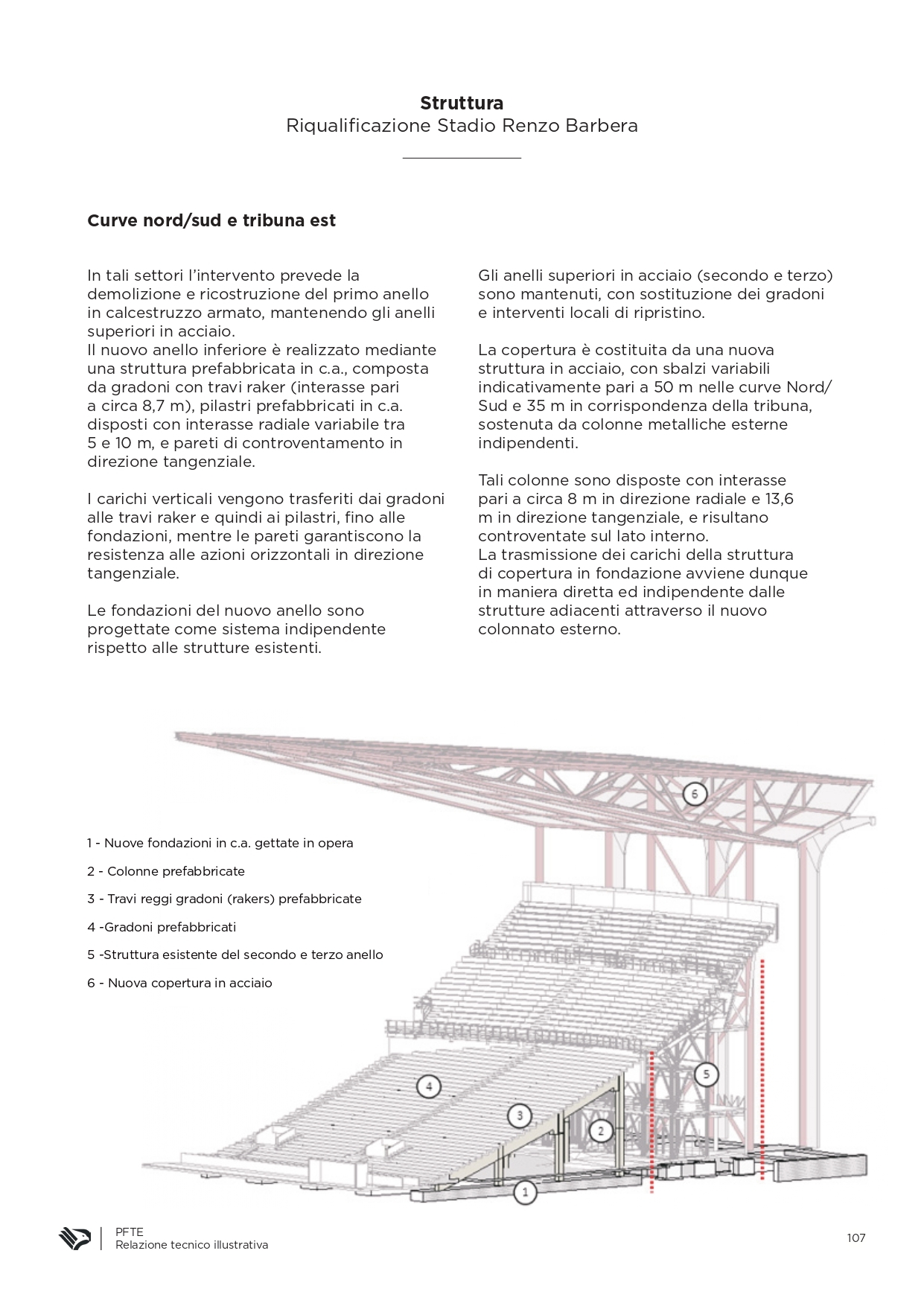

107 - Curve nord, sud e tribuna est
Struttura
Curve nord/sud e tribuna est
In tali settori l’intervento prevede la demolizione e ricostruzione del primo anello in calcestruzzo armato, mantenendo gli anelli superiori in acciaio. Il nuovo anello inferiore è realizzato mediante una struttura prefabbricata in c.a., composta da gradoni con travi raker (interasse pari a circa 8,7 m), pilastri prefabbricati in c.a. disposti con interasse radiale variabile tra 5 e 10 m, e pareti di controventamento in direzione tangenziale.
Gli anelli superiori in acciaio (secondo e terzo) sono mantenuti, con sostituzione dei gradoni e interventi locali di ripristino.
La copertura è costituita da una nuova struttura in acciaio, con sbalzi variabili indicativamente pari a 50 m nelle curve Nord/ Sud e 35 m in corrispondenza della tribuna, sostenuta da colonne metalliche esterne indipendenti.
Tali colonne sono disposte con interasse pari a circa 8 m in direzione radiale e 13,6 m in direzione tangenziale, e risultano controventate sul lato interno. La trasmissione dei carichi della struttura di copertura in fondazione avviene dunque in maniera diretta ed indipendente dalle strutture adiacenti attraverso il nuovo colonnato esterno.
I carichi verticali vengono trasferiti dai gradoni alle travi raker e quindi ai pilastri, fino alle fondazioni, mentre le pareti garantiscono la resistenza alle azioni orizzontali in direzione tangenziale.
Le fondazioni del nuovo anello sono progettate come sistema indipendente rispetto alle strutture esistenti.
