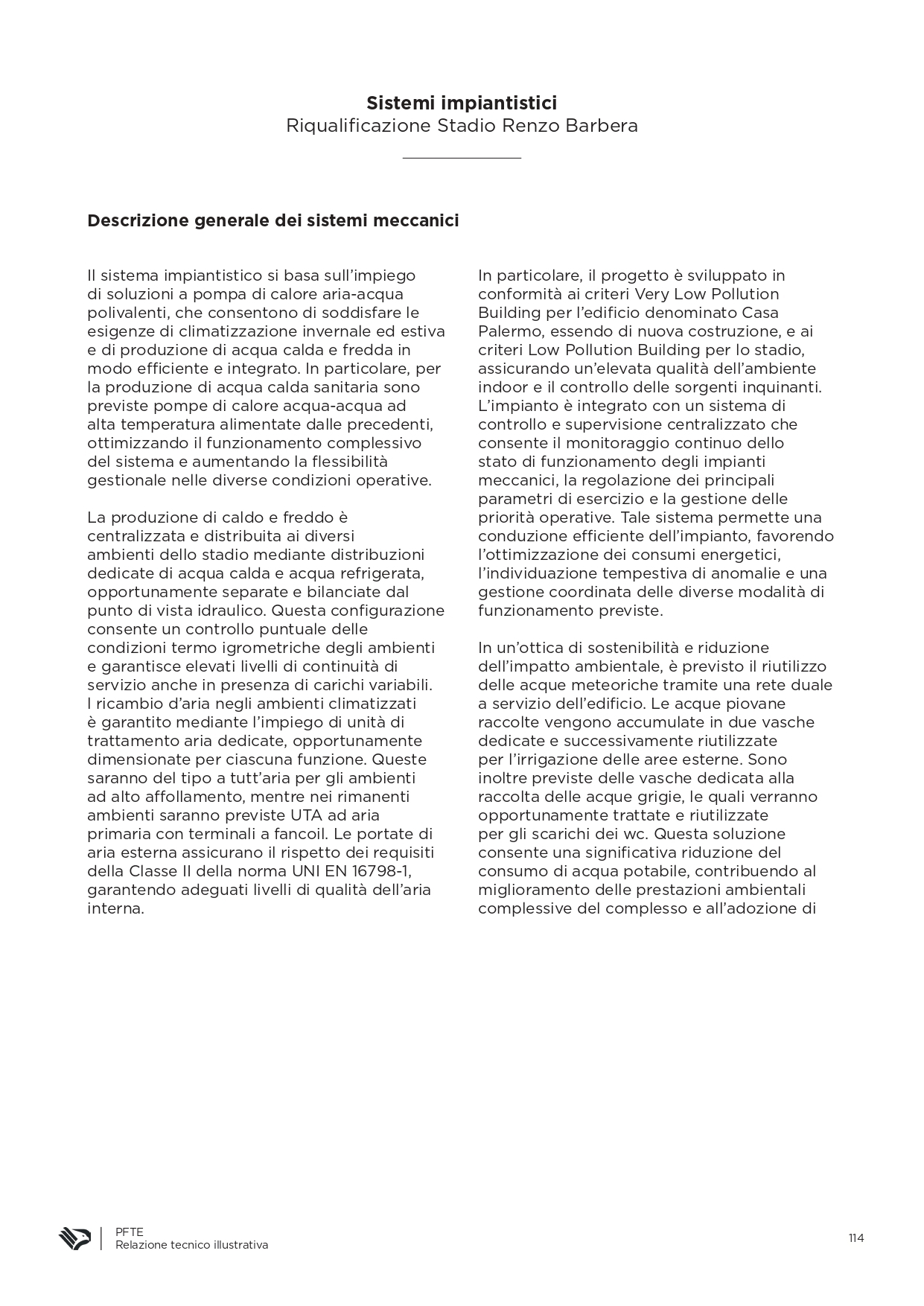

114 - Sistemi meccanici
Sistemi impiantistici
Descrizione generale dei sistemi meccanici
Il sistema impiantistico si basa sull’impiego di soluzioni a pompa di calore aria-acqua polivalenti, che consentono di soddisfare le esigenze di climatizzazione invernale ed estiva e di produzione di acqua calda e fredda in modo efficiente e integrato. In particolare, per la produzione di acqua calda sanitaria sono previste pompe di calore acqua-acqua ad alta temperatura alimentate dalle precedenti, ottimizzando il funzionamento complessivo del sistema e aumentando la flessibilità gestionale nelle diverse condizioni operative.
In particolare, il progetto è sviluppato in conformità ai criteri Very Low Pollution Building per l’edificio denominato Casa Palermo, essendo di nuova costruzione, e ai criteri Low Pollution Building per lo stadio, assicurando un’elevata qualità dell’ambiente indoor e il controllo delle sorgenti inquinanti. L’impianto è integrato con un sistema di controllo e supervisione centralizzato che consente il monitoraggio continuo dello stato di funzionamento degli impianti meccanici, la regolazione dei principali parametri di esercizio e la gestione delle priorità operative. Tale sistema permette una conduzione efficiente dell’impianto, favorendo l’ottimizzazione dei consumi energetici, l’individuazione tempestiva di anomalie e una gestione coordinata delle diverse modalità di funzionamento previste.
La produzione di caldo e freddo è centralizzata e distribuita ai diversi ambienti dello stadio mediante distribuzioni dedicate di acqua calda e acqua refrigerata, opportunamente separate e bilanciate dal punto di vista idraulico. Questa configurazione consente un controllo puntuale delle condizioni termo igrometriche degli ambienti e garantisce elevati livelli di continuità di servizio anche in presenza di carichi variabili. l ricambio d’aria negli ambienti climatizzati è garantito mediante l’impiego di unità di trattamento aria dedicate, opportunamente dimensionate per ciascuna funzione. Queste saranno del tipo a tutt’aria per gli ambienti ad alto affollamento, mentre nei rimanenti ambienti saranno previste UTA ad aria primaria con terminali a fancoil. Le portate di aria esterna assicurano il rispetto dei requisiti della Classe II della norma UNI EN 16798‑1, garantendo adeguati livelli di qualità dell’aria interna.
In un’ottica di sostenibilità e riduzione dell’impatto ambientale, è previsto il riutilizzo delle acque meteoriche tramite una rete duale a servizio dell’edificio. Le acque piovane raccolte vengono accumulate in due vasche dedicate e successivamente riutilizzate per l’irrigazione delle aree esterne. Sono inoltre previste delle vasche dedicata alla raccolta delle acque grigie, le quali verranno opportunamente trattate e riutilizzate per gli scarichi dei wc. Questa soluzione consente una significativa riduzione del consumo di acqua potabile, contribuendo al miglioramento delle prestazioni ambientali complessive del complesso e all’adozione di
