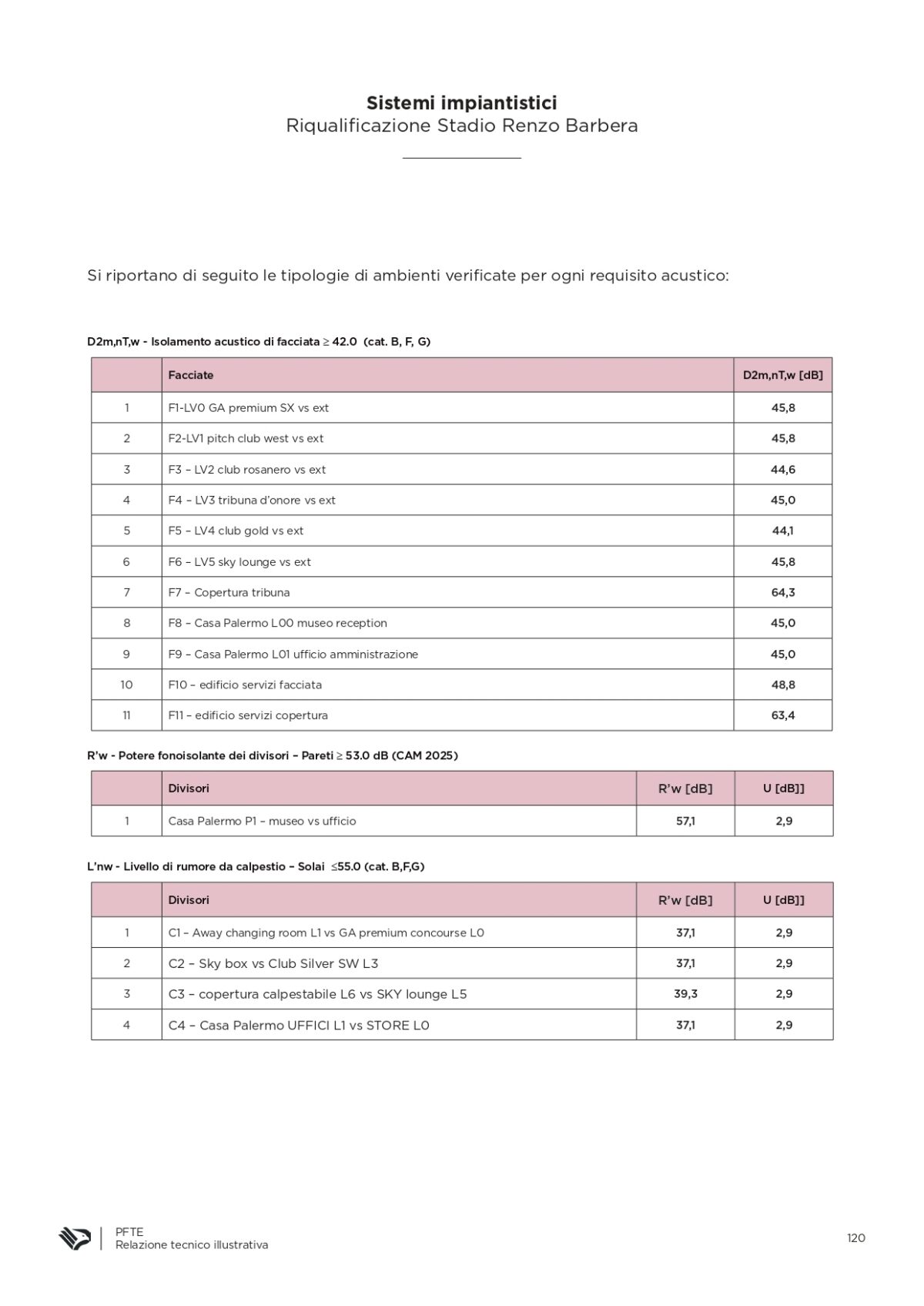

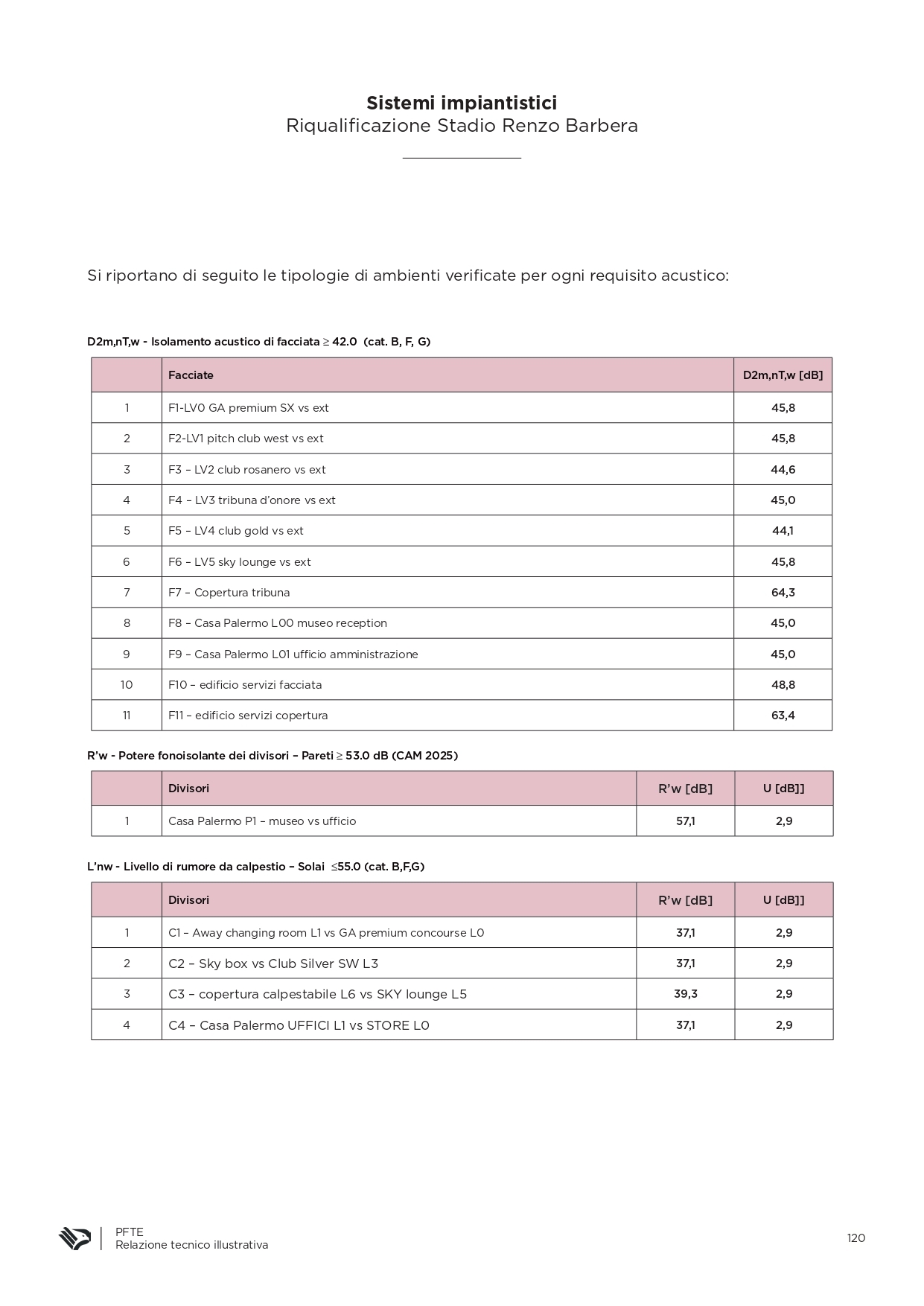

Le 133 pagine del progetto del Palermo FC per il nuovo stadio che si candida per Euro2032. 8 agosto - 08:00 - Palermo VIDEO, ecco l’incredibile stadio del Palermo FC per Euro32 120 di 133 Prossima scheda 120 di 133 120 - Acustica - verifiche dei requisiti Tipologie di ambienti verificate per ogni requisito acustico Isolamento acustico di facciata N. Facciate D2m,nT,w [dB] 1 F1-LV0 GA premium SX vs ext 45,8 2 F2-LV1 pitch club west vs ext 45,8 3 F3 – LV2 club rosanero vs ext 44,6 4 F4 – LV3 tribuna d’onore vs ext 45,0 5 F5 – LV4 club gold vs ext 44,1 6 F6 – LV5 sky lounge vs ext 45,8 7 F7 – Copertura tribuna 64,3 8 F8 – Casa Palermo L00 museo reception 45,0 9 F9 – Casa Palermo L01 ufficio amministrazione 45,0 10 F10 – edificio servizi facciata 48,8 11 F11 – edificio servizi copertura 63,4 Potere fonoisolante dei divisori N. Divisori R’w [dB] U [dB] 1 Casa Palermo P1 – museo vs ufficio 57,1 2,9 Livello di rumore da calpestio N. Calpestio L’n,w [dB] U [dB] 1 C1 – Away changing room L1 vs GA premium concourse L0 37,1 2,9 2 C2 – Sky box vs Club Silver SW L3 37,1 2,9 3 C3 – copertura calpestabile L6 vs SKY lounge L5 39,3 2,9 4 C4 – Casa Palermo UFFICI L1 vs STORE L0 37,1 2,9 120 di 133 Prossima scheda 120 di 133 1 1 - Relazione tecnico illustrativa - Riqualificazione Stadio Renzo Barbera 2 2 - Gruppo di progettazione e consulenti 3 3 - Contenuti - indice 4 4 - Contenuti - indice (segue) 5 5 - Contenuti - indice (segue) 6 6 - Premessa 7 7 - Introduzione 8 8 - Inquadramento 9 9 - Inquadramento generale 10 10 - Localizzazione dell’area 11 11 - Dati identificativi catastali 12 12 - Aspetti geologici, geotecnici e sismici 13 13 - Aspetti idraulici 14 14 - Mobilità e traffico 15 15 - Analisi di traffico 16 16 - Analisi di traffico - flussi rilevati 17 17 - Aspetti archeologici 18 18 - Verifica preventiva dell’interesse archeologico 19 19 - Censimento interferenze esistenti - fognatura 20 20 - Sottoservizi esistenti - fognatura 21 21 - Sottoservizi esistenti - tabelle 22 22 - Sottoservizi esistenti - tabelle (segue) 23 23 - Sottoservizi esistenti - tabelle (segue) 24 24 - Sottoservizi esistenti - tabelle (segue) 25 25 - Censimento interferenze esistenti - altre reti 26 26 - Sottoservizi esistenti - altre reti 27 27 - Sottoservizi esistenti - tabelle altre reti 28 28 - Sottoservizi esistenti - tabelle altre reti (segue) 29 29 - Sottoservizi esistenti - tabelle altre reti (segue) 30 30 - Sottoservizi esistenti - tabelle altre reti (segue) 31 31 - Sottoservizi esistenti - nodi e condotti 32 32 - Bonifica ordigni bellici 33 33 - Valutazione del rischio bellico 34 34 - Valutazione del rischio bellico (segue) 35 35 - Descrizione tecnica e funzionale 36 36 - Progetto urbanistico 37 37 - Progetto urbanistico (segue) 38 38 - Superfici lorde 39 39 - Parametri urbanistici 40 40 - Quadro dell’accessibilità di progetto 41 41 - Accessibilità di progetto - linea tranviaria 42 42 - Questionario ai tifosi del Palermo FC 43 43 - Questionario ai tifosi - riparto modale 44 44 - Parcheggi 45 45 - Parcheggi - dotazione e distanze 46 46 - Parcheggi - scenario futuro 47 47 - Analisi del traffico di progetto 48 48 - Analisi del traffico di progetto (segue) 49 49 - Permeabilità 50 50 - Masterplan 51 51 - Area esterna e accessibilità al sito 52 52 - Area di massima sicurezza e accessi 53 53 - Stadio 54 54 - Spazi interni funzionali 55 55 - Livello 00 56 56 - Livello 00 (segue) 57 57 - Livello 01 58 58 - Livello 01 (segue) 59 59 - Livello 02 60 60 - Livello 03 61 61 - Livello 04 62 62 - Livello 05 63 63 - Livello 06 64 64 - Vista interna del nuovo stadio 65 65 - Catino - composizione della cavea 66 66 - Catino - tipologia delle sedute 67 67 - Catino - ammissione generale e ospitalità 68 68 - Catino - accessibilità della cavea 69 69 - Catino - postazioni per utenti con disabilità 70 70 - Catino - divisione in settori 71 71 - Catino - visibilità 72 72 - Catino - analisi dei valori C 73 73 - Catino - analisi dei valori C (segue) 74 74 - Catino - analisi dei valori C (segue) 75 75 - Catino - modalità concerto 76 76 - Involucro e facciata 77 77 - Rendering della facciata 78 78 - Struttura del colonnato 79 79 - La copertura dello stadio 80 80 - Antincendio 81 81 - Antincendio (segue) 82 82 - Antincendio (segue) 83 83 - Sicurezza 84 84 - Sicurezza (segue) 85 85 - Sicurezza (segue) 86 86 - Ambiti particolari - servizi e pronto soccorso 87 87 - Ambiti particolari - rapporti aeroilluminanti 88 88 - Gestione rifiuti 89 89 - Gestione rifiuti (segue) 90 90 - Gestione rifiuti (segue) 91 91 - Casa Palermo 92 92 - Casa Palermo - Livello 00 93 93 - Casa Palermo - Livello 01 94 94 - Casa Palermo - involucro e facciata 95 95 - Casa Palermo - antincendio 96 96 - Casa Palermo - antincendio (segue) 97 97 - Casa Palermo - sicurezza 98 98 - Parcheggio Casa Palermo - stato di fatto 99 99 - Parcheggio Casa Palermo - stato di progetto 100 100 - Area ex Campo Nomadi 101 101 - Area ex Campo Nomadi - progetto di riqualificazione 102 102 - Area ex Campo Nomadi - collegamenti e percorsi 103 103 - Area ex Campo Nomadi - geometrie stradali e circolazione 104 104 - Struttura 105 105 - Progettazione strutturale 106 106 - Progettazione strutturale - Tribuna Ovest 107 107 - Curve nord, sud e tribuna est 108 108 - Tribuna ovest 109 109 - Giunti strutturali 110 110 - Progettazione delle fondazioni 111 111 - Sistemi impiantistici 112 112 - Strategia energetica 113 113 - Servizi e infrastrutture esistenti 114 114 - Sistemi meccanici 115 115 - Sistemi meccanici (segue) 116 116 - Sistemi elettrici 117 117 - Sistemi elettrici (segue) 118 118 - Acustica - progetto architettonico 119 119 - Acustica - requisiti acustici passivi 120 120 - Acustica - verifiche dei requisiti 121 121 - Acustica - comfort interno 122 122 - Clima acustico pre e post intervento 123 123 - Clima acustico - scenario eventi 124 124 - Clima acustico - conclusioni 125 125 - Cantiere 126 126 - Misure di sicurezza nei cantieri 127 127 - Misure di sicurezza nei cantieri (segue) 128 128 - Misure di sicurezza nei cantieri (segue) 129 129 - Misure di sicurezza nei cantieri (segue) 130 130 - Riferimenti normativi 131 131 - Principali riferimenti normativi 132 132 - Principali riferimenti normativi (segue) 133 133 - Copertina finale © RIPRODUZIONE RISERVATA Commenta Continua la lettura Palermo L'Anglo Palermitan Trophy va al Palermo: Melbourne City ko 2-0 Palermo Palermo, un addio prende quota e Osti guarda a un nuovo rinforzo: le notizie di oggi Palermo Ex Palermo, Lucchesi: "Vi dico chi si è mosso meglio in Serie B sul mercato" Palermo Palermo, che entusiasmo: ecco quanto manca al sold-out degli abbonamenti Commenti Invia Commento Tutti Leggi altri commenti
